製品詳細
Place of Origin: Korea
ブランド名: Hanwha

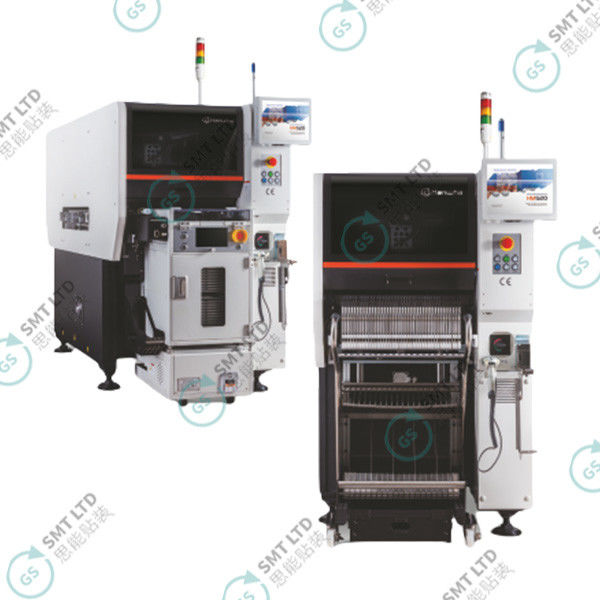

Model Number: HM520h
ドキュメント: 製品説明書 PDF
支払いと送料の条件
Minimum Order Quantity: 1 PCS
価格: USD+negotiable+pcs
Packaging Details: 10*10*5 cm
Delivery Time: 1-7 days
Payment Terms: T/T
Supply Ability: 1+pcs+per days
マシンタイプ: |
高速ミニLEDマシン |
直線: |
固定カメラ/LED偏差カメラ |
スピンドルの数: |
20紡錘x 2のガントリー（回転式タイプ） |
配置速度 (最適) ウェーファー: |
65,000 CPH |
配置速度 (最適) チップ: |
78,000 CPH |
配置精度 ウェーファー: |
±20um @ Cpk ≥ 1.0 |
配置精度: |
+25 um@ Cpk ≥1.0 |
コンポーネント 範囲 サイズ: |
0201~6mm |
部品の範囲 最大高さ: |
2.1 mm |
パーツ 供給 ウェーファー: |
6"フーフリング9ステップ×2セット |
部品の供給リール (8mm標準): |
4つのスロット × 2セット |
PCB サイズ (mm) Min: |
L50*W50 |
PCB サイズ (mm) 最大: |
シングルレーン:~L510xW580,~L750xW580 ((オプション);ダブルレーン:~L510×W310,~L750xW310 (オプション) |
重さ (H900mm標準): |
アプラックス1670kg |
エクステマル寸法 (標準): |
L890 × D2,370xH1,930 mm |
状態: |
オリジナルを使用しました |
マシンタイプ: |
高速ミニLEDマシン |
直線: |
固定カメラ/LED偏差カメラ |
スピンドルの数: |
20紡錘x 2のガントリー（回転式タイプ） |
配置速度 (最適) ウェーファー: |
65,000 CPH |
配置速度 (最適) チップ: |
78,000 CPH |
配置精度 ウェーファー: |
±20um @ Cpk ≥ 1.0 |
配置精度: |
+25 um@ Cpk ≥1.0 |
コンポーネント 範囲 サイズ: |
0201~6mm |
部品の範囲 最大高さ: |
2.1 mm |
パーツ 供給 ウェーファー: |
6"フーフリング9ステップ×2セット |
部品の供給リール (8mm標準): |
4つのスロット × 2セット |
PCB サイズ (mm) Min: |
L50*W50 |
PCB サイズ (mm) 最大: |
シングルレーン:~L510xW580,~L750xW580 ((オプション);ダブルレーン:~L510×W310,~L750xW310 (オプション) |
重さ (H900mm標準): |
アプラックス1670kg |
エクステマル寸法 (標準): |
L890 × D2,370xH1,930 mm |
状態: |
オリジナルを使用しました |
| 属性 | 値 |
|---|---|
| マシンタイプ | 高速ミニLEDマシン |
| アライメント | 固定カメラ / LED極性カメラ |
| スピンドルの数 | 20スピンドル x 2ガントリー (ロータリータイプ) |
| 実装速度 (最適) ウェーハ | 65,000 CPH |
| 実装速度 (最適) チップ | 78,000 CPH |
| 実装精度 ウェーハ | ±20um @ Cpk ≥ 1.0 |
| 実装精度 | +25 um@ Cpk ≥1.0 |
| コンポーネント範囲サイズ | 0201～6mm |
| コンポーネント範囲 最大高さ | 2.1 mm |
| 部品供給 ウェーハ | 6"フープリング(9ステップ)x 2セット |
| 部品供給 リール (8 mm標準) | 4スロット x 2セット |
| PCBサイズ(mm) 最小 | L50*W50 |
| PCBサイズ(mm) 最大 | シングルレーン:~L510xW580,~L750 x W580(オプション);デュアルレーン:~L510×W310,~L750xW310 (オプション) |
| 重量 (H900 mm標準) | 約1,670 kg |
| 外形寸法 (標準) | L890 × D2,370xH1,930 mm |
| 状態 | 中古オリジナル |
